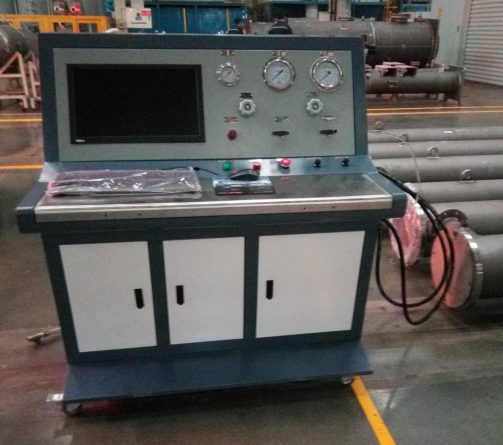

井下工具高溫高壓試驗機
井下工具高溫高壓試驗機是一種專門用于模擬油氣井下極端環境（高溫高壓）條件，對井下工具（如封隔器、閥門、采油管、測井儀器等）進行性能測試的設備。該設備能夠在實驗室環境下再現井下的高溫高壓工況，檢驗工具的密封性、強度、耐久性和功能可靠性，是油氣田、地熱、地質勘探等領域井下工具研發、生產和質量控制的重要儀器。
1. 主要功能
- 高溫高壓環境模擬：可在實驗室內模擬井下數千米深處的高溫（最高可達200~250℃或更高）和高壓（最高可達100~200MPa或更高）環境。
- 密封性測試：檢測井下工具在高溫高壓下的密封性能，防止泄漏。
- 強度與耐久性測試：評估工具在極端環境下的機械強度和長期耐久性。
- 功能性測試：檢驗工具在高溫高壓下的動作可靠性、響應速度等功能指標。
- 循環測試：可進行多次高溫高壓循環，模擬井下反復工況。
2. 工作原理
- 樣品安裝：將待測井下工具安裝在高溫高壓腔體內，連接好進出液/氣管路和信號線。
- 加壓加溫：通過高壓泵和加熱系統，逐步將腔體內溫度和壓力升至設定值。
- 實時監測：高精度傳感器實時監控腔體內溫度、壓力及工具狀態。
- 功能操作：可遠程或自動控制工具動作，檢測其在極端環境下的性能表現。
- 數據采集與分析：自動記錄測試過程中的各項數據，生成測試報告。
3. 主要技術參數
- 最高壓力：0~140MPa（可定制更高壓力）
- 最高溫度：室溫~150℃（可定制更高溫度）
- 腔體尺寸：根據工具尺寸定制（常見內徑100·150mm，長度1~3米）
- 壓力/溫度控制精度：±0.5MPa / ±1℃
- 測試介質：水、油、氣體或混合介質
- 控制方式：全自動/半自動，配備觸摸屏或計算機控制系統
- 安全保護：超壓、超溫、泄壓、緊急停機等多重安全保護
4. 應用領域
- 油氣田井下工具：如封隔器、安全閥、井下儀器、采油管等的高溫高壓性能測試。
- 地熱井工具：地熱井下用工具的耐高溫高壓測試。
- 地質勘探儀器：地質勘探用井下儀器的極端環境適應性測試。
- 科研院所：新型井下工具的研發與性能驗證。
5. 設備優勢
- 真實模擬井下環境：可精準還原井下極端工況，測試結果更具參考價值。
- 高精度控制：溫度、壓力控制精度高，數據可靠。
- 自動化程度高：自動加壓、加溫、數據采集與分析，操作簡便。
- 多重安全保護：保障測試過程安全，防止意外事故。
- 可定制化：可根據不同工具尺寸、測試需求定制腔體和控制系統。
